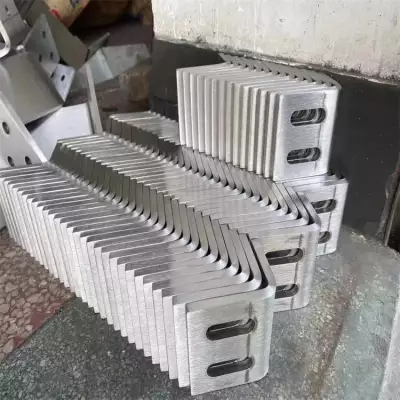

304/316不锈钢板激光切割加工 非标件 不锈钢加工

1.简介：304/316不锈钢板材激光切割作为非标件定制的关键选择

在工业定制中，不锈钢非标件的需求不断增加，而304、316不锈钢板材是激光切割加工的中流砥柱。用这两种材料制成的激光切割板材可以精确加工符合图纸要求的非标零件，例如机械设备的异形配件、化工设备的防腐零件、医疗设备的精密零件等。今天我们就来详细聊聊如何选择304和316不锈钢板材，激光切割加工时需要注意哪些细节，以及如何帮助您避免定制非标件的陷阱。

2. 304 vs 316不锈钢板：材料性能及应用场景对比

很多人分不清304和316不锈钢板的区别。事实上，主要区别在于腐蚀性和成分。选择合适的材料可以使非标件的使用寿命延长一倍。

1.材质成分的差异

-304 不锈钢：含有 18% 铬、8% 镍，不含钼。是一种具有高性价比的多功能不锈钢材料。 -316不锈钢板：在304的基础上添加2%至3%的钼。该成分显着提高耐腐蚀性，特别是耐氯离子腐蚀。

2.适用场景比较

简单来说，如果在干燥、无腐蚀的环境中使用非标零件，选择304不锈钢板就足够了。在潮湿、盐分和酸性环境中使用时，建议使用316不锈钢，以防止后期生锈损坏。

3、304/316不锈钢板材激光切割工艺要点：非标件精准控制

非标零件的关键要求是尺寸精确、配合度高。激光切割的优点是精度高、灵活性强。但对于304和316材料，需要稍微调整工艺参数以保证加工质量。

1.关键参数调整：304和316的差分处理

两种材料的硬度和熔点略有不同，切削参数不能一概而论。有关更多详细信息，请参阅此调整想法。 -304不锈钢板：熔点约为1450℃，具有良好的可塑性。可以适当提高切割速度，降低功率，减少热影响区。例如1-3mm厚度的304板材，功率1000-1500W，切割速度1.8-2.5m/min，氮气压力0.6-0.8MPa可以使切割表面光滑无毛刺。 -316不锈钢：硬度略高于304，熔点略高。切割时，适当加大力度，降低速度，以保证切割彻底。例如，对于相同1-3mm厚度的316板材功率调整为1500-2000W，速度降低为1.5-2.0m/min，氮气压力保持在0.7-0.9MPa，防止切割和熔渣粘在边缘。

2.非标零件激光切割精密控制技术

-基准点定位：复杂的非标零件应在图纸上标出清晰的基准点。切割时以参考点为原点，防止累积误差，确保尺寸精度控制在±0.1mm以内。 -异形件布局优化：大多数非标件都具有异形结构。切割前应优化布局，排列尽可能紧凑，以减少板材浪费和搬运成本。 -氮气纯度要求：无论是304还是316，建议使用纯度≥99.99%的高纯氮气，以防止切割面氧化变色。对于需要后续拉丝和抛光的非标准零件尤其如此。高纯度氮气可以减少后处理工作量。

3、切割厚板时的注意事项

如果非标件使用厚度超过5毫米的板材，需要注意两点：第一，我们使用3000W以上的高功率激光设备。其次，切割时适当加大辅助气体压力，将熔渣彻底吹走，从而避免厚板粘渣问题。

4.不锈钢非标件激光切割后后续加工的建议

激光切割只是加工非标零件的第一步。许多零件仍需要后续加工才能满足使用要求。这里呢？?一些实用的建议： 1、去毛刺：非标件切割后边缘可能会存在一些毛刺。请使用砂带磨光机或手动锉刀进行打磨，以免出现粗糙点，影响装配和使用安全。 2.弯曲成型：304和316不锈钢板弯曲时都会弹起。 316的后坐力比304稍大，为保证正确的折弯角度，模具设计时必须保证3°至5°的补偿量。 3、焊接及表面处理：组装焊接非标件时，304采用A102焊条，316采用A202焊条。焊后可进行钝化处理，恢复不锈钢的耐腐蚀性能。对于装饰性非标件，还可以通过拉丝、镜面抛光来改善其外观和质感。

5、高频问答FAQ：解决304/316不锈钢非标件加工时遇到的常见问题

1、304、316不锈钢板激光切割后表面会生锈吗？ 答：只要用高纯度氮气保护切削刃，切削刃就不会轻易生锈。如果切割后长期暴露在潮湿的环境中，建议及时进行钝化处理，以进一步提高耐腐蚀性能。 2、非标件的尺寸公差可以做到多小？ 答：常规光纤激光切割的尺寸公差可以控制在±0.1mm，高精度设备可以做到±0.05mm。这取决于零件的复杂程度和板材的厚度。 3、316不锈钢板很难切割。我的处理成本会增加吗？ 答：会略有增加，因为316需要更高的功率，速度更慢，单位时间的处理效率稍低。但从综合使用寿命来看，在腐蚀环境下选择316更具性价比。 4、加工非标件需要哪些图纸？ 答：最好提供CAD格式的二维图纸，并明确注明尺寸公差、材料要求和表面光洁度要求。最好有一个三维模型，可以减少沟通错误。 5、小批量非标件与大批量加工价格差异是否明显？ 答：有很大的区别。小批量加工需要调试多个参数，单位成本较高。大规模批量加工可优化布局和工艺，降低单位成本约10%-15%。

6、结论：选择合适的材料+工艺控制，制作不锈钢非标件

304/316不锈钢板非标件激光切割加工的关键是“正确的选材、细致的工艺”。首先，您可以根据您的使用环境决定是304还是316，然后根据材料调整激光切割参数，控制精度和后续加工，然后制造出符合您要求的非标零件。

事实上，您不必担心定制非标零件。只要提前与加工方沟通清楚图纸细节和材料要求并确认样品，就可以避免返工、保证质量、控制成本。
