∪＾∪铝合金6061和6063有什么区别
铝合金6 06 1 和6 06 3 的主要区别如下 ：元素组成与密度 6 06 3 铝合金 ：主要合金元素为镁（Mg）及硅（Si），其密度为2 .6 9 g/cm 7 9 ;。具体成分含量上，含0.4 %的硅（Si）和0.7 %的镁（Mg）。
6 06 1 铝合金 ：同样以镁（Mg）和硅（Si）为主要合金元素，并形成Mg2 Si相。
其成分含量上，含0.6 %的镁（Mg）、0.2 5 %的铜（Cu）、1 .0%（此处应为笔误，通常6 06 1 的镁含量不会这么高，可能是想表达的是镁和硅的总含量或者其他元素的含量，但为保持原文信息，不做修改）以及其他微量元素如0.09 %的铬（Cr）。
力学性能 6 06 3 铝合金 ：硬质材料强度为2 9 5 Mpa，软质材料强度为1 1 1 Mpa。
在塑性上表现较好，可满足高要求的精度。
6 06 1 铝合金 ：硬质强度为3 1 6 Mpa，软质强度为1 2 7 Mpa。
相较于6 06 3 ，6 06 1 在强度及加工性能上更为优越。
此外，6 06 1 铝合金在Mg2 Si中，Mg/Si比为1 .7 3 ，在热处理状态下，Mg2 Si固溶于铝中，使合金具有人工时效硬化功能。
优点与特性 6 06 3 铝合金 ：具有优良的可焊性、挤出性及电镀性，同时展现出良好的抗腐蚀性。
其韧性也较好，适用于需要较高塑性和表面处理的场合。
6 06 1 铝合金 ：除了具有可焊性和高抗蚀性外，还表现出较高的强度。
这使得6 06 1 铝合金在需要承受较大载荷或进行精密加工的场合中更具优势。
应用范围 6 06 3 铝合金 ：主要应用于管状栏杆、家具、框架以及建筑用挤压型材等领域。
这些应用通常要求材料具有良好的塑性和表面处理性能。
6 06 1 铝合金 ：广泛应用于制造卡车、塔式建筑、船舶、电车、家具、机械零件以及精密加工等领域。
这些应用对材料的强度、加工性能和抗蚀性都有较高的要求。
总结铝合金6 06 1 和6 06 3 在元素组成、密度、力学性能、优点与特性以及应用范围等方面均存在显著差异。
6 06 3 铝合金在塑性上表现较好，适用于需要高精度和良好表面处理的场合；而6 06 1 铝合金则在强度和加工性能上更为优越，适用于承受较大载荷或进行精密加工的场合。
在实际应用中，应根据具体需求选择合适的铝合金材料。

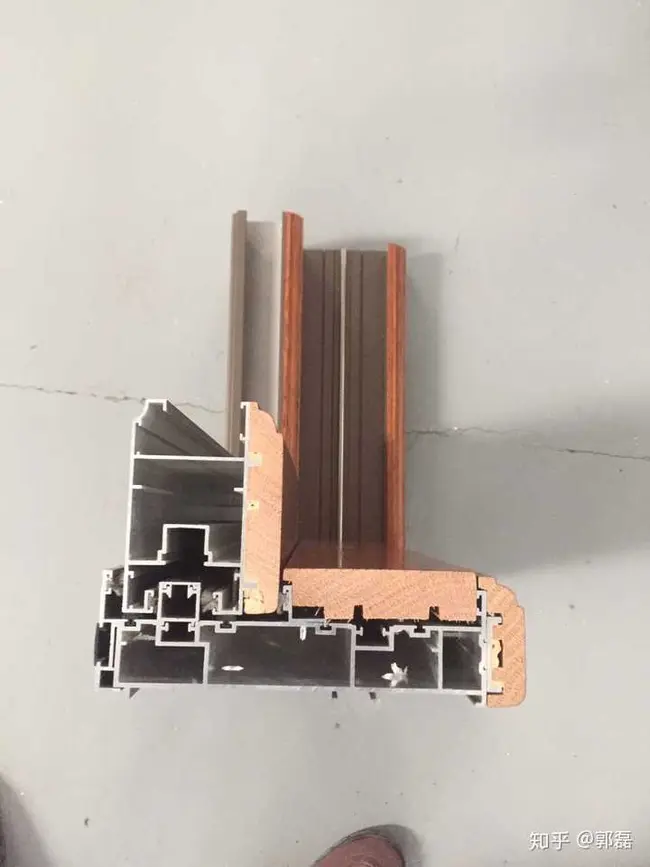

（注：图片为示例，展示了铝合金材料的外观和可能的应用场景，但并非直接针对6 06 1 和6 06 3 的对比图。
）
∩△∩6061与6063铝板的材质差异是什么
6 06 1 与6 06 3 铝板均属于Al-Mg-Si系6 系铝合金，核心差异体现在合金成分、力学性能、加工特性及应用场景四个维度，具体对比如下： 1 .合金成分差异 两者基础基体均为铝，核心差异在于合金添加元素的配比与含量：-6 06 1 ：添加 0.8 %-1 .2 %Mg、0.4 %-0.8 %Si 作为主要强化相，同时加入 0.1 5 %-0.4 %Cu、0.04 %-0.3 5 %Cr 提升强度与抗蚀稳定性，允许少量Mn、Zn等杂质元素。-6 06 3 ：Mg与Si总含量更低，配比更接近共晶强化最优比例，为 0.4 %-0.9 %Mg、0.2 %-0.6 %Si ，Cu、Cr、Mn等元素含量均≤0.1 %，整体合金成分更纯净。
数据依据：GB/T3 1 9 0-2 02 0《变形铝及铝合金化学成分》 2 .力学性能差异（T6 热处理状态） 6 06 1 强化效果更显著，整体力学性能优于6 06 3 ：-6 06 1 ：抗拉强度≥2 4 0MPa，屈服强度≥2 05 MPa，延伸率≥1 2 %，硬度约9 5 HB。
-6 06 3 ：抗拉强度≥1 6 0MPa，屈服强度≥1 1 0MPa，延伸率≥1 8 %，硬度约7 5 HB，塑性更优但强度更低。
3 .加工与表面处理特性差异 -挤压成型：6 06 3 熔融状态下流动性更好，挤压型材表面光洁度更高，无明显加工纹路；6 06 1 挤压成型的表面光洁度略逊。
-加工适配：6 06 1 切削加工性能更稳定，氩弧焊、点焊等焊接效果更好；6 06 3 淬火敏感性更低，热处理成型不易开裂。
-表面处理：6 06 3 阳极氧化后膜层均匀细腻，颜色一致性强；6 06 1 因含Cu元素，阳极氧化后可能出现细微色差。
4 .典型应用场景差异 -6 06 1 ：多用于受力结构件，如工业机械配件、汽车车架/底盘部件、船舶结构件、精密模具、户外承重支架等。
-6 06 3 ：多用于装饰性、低受力场景，如建筑门窗幕墙、家具五金、装饰线条、灯具外壳等。
以上为国标标准牌号的常规差异，实际量产板材的性能可能因生产工艺、杂质控制略有波动。
评论
