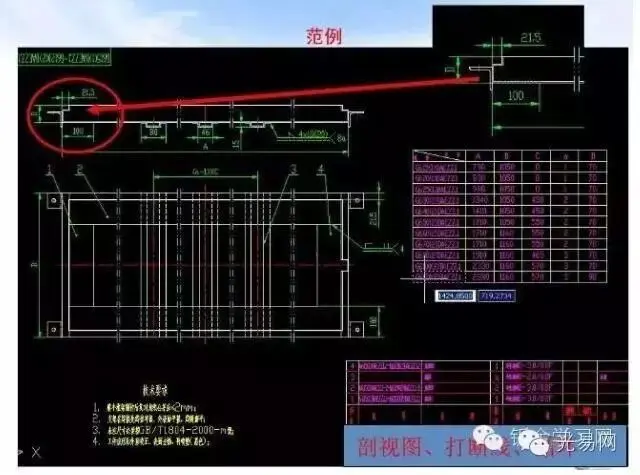

壹、如何看懂钣金图纸？
了解钣金图纸对进行钣金加工至关重要。下文将从三个方面为您详细解析如何看懂钣金图纸：首先，要理解图纸表达的形状。
在阅读钣金图纸时，需要准确理解各个图形和线条所代表的实体形状，这有助于直观地想象和预判零件的三维结构。
其次，认识图纸中的制造要求。
制造要求通常包含尺寸、公差、表面处理等信息，对加工过程的每一个细节都有指导意义。
理解这些要求可以帮助您在加工中避免常见的错误。
最后，注意图纸上的焊接部分描述。
焊接细节往往影响零件的强度和耐用性，因此准确理解焊接符号、位置和要求是确保产品质量的关键。
为了深入掌握钣金图纸的阅读技巧，您可以参考本期分享的4 0页详尽资料。
获取资料的方法请见文末提示。
贰、钣金折弯怎么看图纸?
第一看图右下角的视角，是第1 视角还是第3 视角，折弯方向根据视角而定。假如是折弯新手，请注意下列几点：一、分清是第1 视角还是第3 视角，通常图框里有符号代表。
国内常用通常是第1 视角，按投影规律；第3 视角是哪面看的就放哪边（也就是左边看过去的影像就放左边），正好相反。
二、不可以漏掉局部视图或是剖面图，图纸的边边角角都一定要看到再个折弯示意图不比三视图，大多是用线条或板厚线表示的，一般只要弄明白向下折还是向上折就可以了。
扩展资料：钣金工艺通常基本设备包括剪板机（ShearMachine）、数控冲床（CNCPunchingMachine）/激光、等离子、水射流切割机（CuttingMachine）、折弯机（BendingMachine）、钻床以及各种辅助设备如：开卷机、校平机、去毛刺机、点焊机等。
通常，钣金工艺最重要的四个步骤是剪、冲/切/、折/卷，焊接，表面处理等。
钣金有时也作扳金，这个词来源于英文platemetal，一般是将一些金属薄板通过手工或模具冲压使其产生塑性变形，形成所希望的形状和尺寸，并可进一步通过焊接或少量的机械加工形成更复杂的零件，比如家庭中常用的烟囱，铁皮炉，还有汽车外壳都是钣金件牙孔可查入软胶棒或拧入螺钉，需导电保护的要用高温胶带贴上，大批量的做定位工装来定位保护，这样喷涂时不会喷到工件内部，在工件外表面能看到的螺母（翻边）孔处用螺钉保护，以免喷涂后工件螺母（翻边）孔处需要回牙。
一些批量大的工件还用到工装保护；工件不装配喷涂时，不需要喷涂的区域用耐高温胶带和纸片挡住一些露在外面的螺母孔用螺钉或耐高温橡胶保护。
如工件双面喷涂，用同样方法保护螺母（螺柱）孔；小工件用铅丝或曲别针等物品窜在一起后喷涂；一些?
叁、如何快速学会看钣金图纸？
学会看折弯图纸技巧 1 、将折弯工件按照主视图摆放，注意拉丝或毛刺方向，便于辨别方向，同时容易检验图纸是否正确。2 、看图纸时要看整体，不能忽略局部。
有的产品因结构原因，局部需要折弯的部分不能在正常的三视图上展现，就需要用局部视图。
3 、要看清钣金加工图纸折弯边线，是实线还是虚线。
实线代表折弯向上折，虚线代表板厚，即看不到的那面，所以向下折。
4 、钣金加工图纸有很多是某一款三维软件出的，所以，有时折弯边线有切线盖住了虚线。
使我们看不清向上折弯还是向下折弯，这时要配合侧视图来看折弯方向。
5 、在看图的时候只要根据投影规律就可以清楚的看懂图纸。
如果是第三视角的钣金加工图纸，就需要根据图上标明是哪面的，就放哪边看。
肆、钣金加工图纸识图方法
一个新手如何看懂钣金图纸 第一，认清视角。这是最重要的，你需要做到只看视图就立即分辨是第一还是第三视角。
第二，加强立体空间观念，很多图纸由于二维原因，并不能清晰的表达意图，经常需要自己进行脑补额外的多个视图。
顺序如下：1 ，首先看客户图纸的：图号、版本订单上的图号和版本一定要和你的图纸相对应，如果对应不上，做出来的东西就是废品！2 ，视图视角有两种视角：第一和第三视角，这个决定着我们看图的方式，不搞清楚，做出的产品方向是完全相反的！3 ，材质、板厚什么样的材质和板厚，决定我们的展开系数和加工工艺4 ，说明A、默认尺寸B、默认公差C、特殊要求：毛刺要求，喷涂颜色，丝印要求，符合什么样的标准……5 ，图纸上的特殊要求A、五金零件规格B、特殊公差是否满足正所谓：磨刀不误砍柴工！以上五个要求搞清楚之后，才算我们真正看懂了客户的图纸，才能着手画图，才能画出真正符合客户要求的图纸！有的同学可能会问：客户的图纸是英文的，日文、德文……怎么办？一个基本要求就是：必须搞懂它！解决的办法：1 ，提升自己，2 ，借助翻译软件
